Что собой представляет системная плата?


Системная плата является основной в системном блоке. Она содержит компоненты, определяющие архитектуру компьютера:

  • центральный процессор;
  • постоянную (ROM) и оперативную (RAM) память, кэш-память;
  • интерфейсные схемы шин;
  • гнёзда расширения;
  • обязательные системные средства ввода-вывода и др.
  • Системные платы исполняются на основе наборов микросхем, которые называются чипсетами (ChipSets). Часто на системных платах устанавливают и контроллеры дисковых накопителей, видеоадаптер, контроллеры портов и др. В гнёзда расширения системной платы устанавливаются платы таких периферийных устройств, как модем, сетевая плата, видеоплата и т.п.

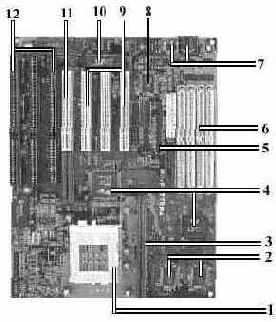

    Рис. 2.29. Системная плата компьютера класса Pentium

    1 — Разъём под центральный процессор;

    2 — Дополнительный кэш объёмом 256 Кбайт;

    3 — Разъём под дополнительный кэш;

    4 — Контроллеры внешних устройств;

    5 — Разъёмы накопителей на жёстких магнитных дисках;

    6 — Разъёмы под оперативную память, 4 планки;

    7 — Коннектор (соединитель) клавиатуры и мыши;

    8 — Микросхема, обслуживающая флоппи-дисковод, последовательные порты и параллельный порт;

    9 — Разъёмы 32-битной шины (для видеокарты, карты Интернет и др.);

    10 — Перезаписываемая BIOS (Flash-память);

    11 — Мультимедийная шина;

    12 — Разъёмы 16-битной шины.
